44-1100減圧弁の内部を見てみる

本日は26-1000シリーズの姉妹品、44-1100シリーズをご紹介します。

44-1100シリーズは一言でいうと26-1000シリーズの廉価版です。

主な違いは下記の通りです。

26-1000との違いで一番留意しなければならないのは最大調整圧力が6,000psi（41.36MPa）までということです。
その他、出入口接続がNPT1/4"に固定されています。

Oリングやシート材質を変更することでほとんどの流体の使用が可能です。
標準でベント機能付きです。オプションでベント機能なしモデルが選択できます。キャプチャーベントモデルはありません。

26-1000と違い、ボディにつば（フランジ）が無いのでスッキリしています。その代わりに深さが稼げないので1/4"までしかねじが切れなくなっています。

それでは内部をご覧に入れます。
今回も断面図を見ていただいたほうが分かりやすいと思います。

【205】ハンドノブを外しました。

26-1000や26-1700とよく似ていますが、ハンドノブの固定がナットではなく簡易的な【211】Cリングになっています。
また【201】ボンネットの材質も316SSTではなくニッケルめっきされた真鍮製です（ただし大臣認定品は316SST製）。

【201】ボンネットを外しました。

26-1000ではボールベアリングを使用していましたが、44-1100では簡易的なスラストベアリングが使われています。6,000psiまででしたらロードスプリングの力も弱いのでこれでも大丈夫です。

【206】アジャストスクリューを取り出してみました。

左側の三つの部品が【202】【209】【216】スラストベアリングです。
今回のモデルはベント機能が付いていない（ノンベント）ので、ベント調整用のねじがついていません。部品は共通なので、穴だけが開いています。

【101】センサー部分を取り出しました。

圧力調整の心臓部であるこのユニットは上位機種の26-1000と同一です。
今回のモデルはノンベント仕様なのでセンサーは単なる金属のブロックです。複雑な機構はありません。

【152】バルブボディを取り出しました。

このユニットも上位機種の26-1000と同一です。

廉価版とはいえ心臓部の構造は同一ですので、圧力調整機能が劣るということはありません。

TESCOMの圧力調整器は基本的にネジ接続なのですが、ANSIフランジを溶接したモデルもご用意しています。
残念ながら溶接資格が日本のものではないので、そのままではKHKの個別認定試験を受けることができません。

そこで弊社では国内協力業者様と連携して、JISフランジやJPIフランジを溶接して受験するという方法を確立しています。

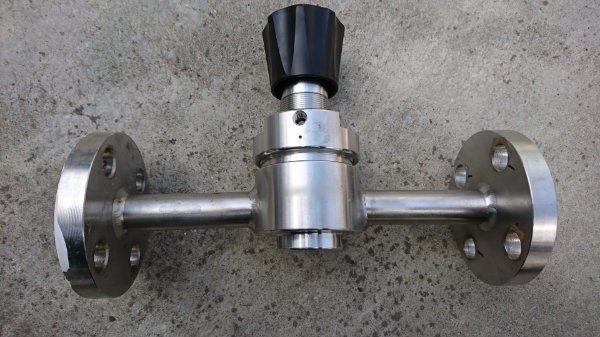

減圧弁にJISフランジを溶接した例です。

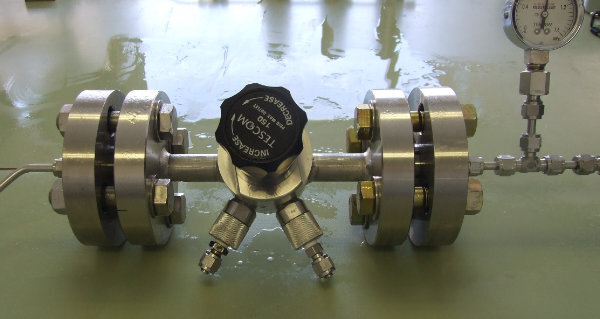

こちらはJPIフランジを溶接し、個別認定試験を受けている例です。

JISフランジはJIS B 2220で規定される圧力-温度基準表から、JPIフランジはJPI-7S-65で規定されるP-Tレーティング表から最大の設計圧力・温度が制限されますので、詳しくは担当営業員までご相談ください。

今回のメールマガジンはいかがでしたか。

ご紹介した44-1100シリーズはTESCOM高圧減圧弁のベストセラー製品です。
26-1000シリーズと比較してオプションモデルは少ないものの、一般的なご使用用途ではまかなえるケースが多いと思います。
製品選定について不明な点は、お気軽に担当営業までご相談ください。

次回もよろしくお願いいたします。
