絶対圧（負圧）を調整する

今回は負圧も制御できる圧力調整器をご紹介いたします。
システムを設計する上で負圧（大気圧力未満の圧力）制御が必要な場合も出てくるかと思います。例えば、

• 原料ガスが他の物質と反応性が高く、チャンバー内を予め高真空にしたい
• 原料物質の蒸気圧力が非常に低く、安定供給のためにチャンバー内を低圧（負圧）にしたい
• 宇宙空間を模擬した実験のため反応場を絶対圧力で制御したい

などのケースが考えられますが、このような場合に適用できるのが絶対圧用圧力調整器です。

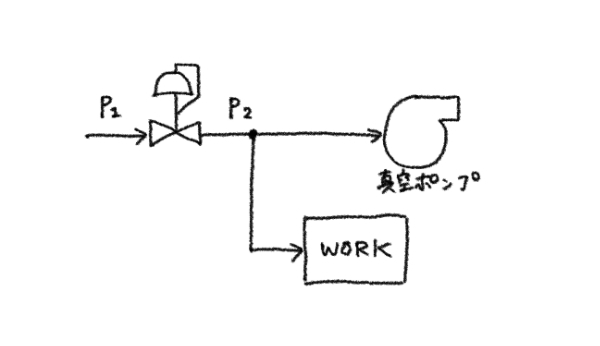

例えば以下のような装置を考えてみましょう。

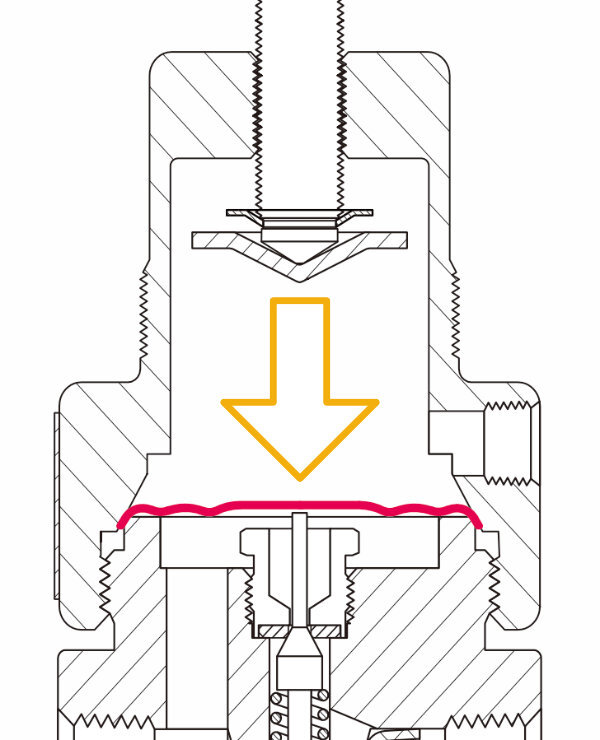

ロードスプリングが無くても、大気圧（オレンジ色の矢印）の力がかかっています。

この時、ダイヤフラムの下側（二次室）も大気圧力であれば上下の力はバランスします。
つまり負荷がかかっていないのではなく、上下から大気圧力で押されていてバランスしているという状態です。
よって真空ポンプで二次側を負圧にしてしまうとダイヤフラムが大気圧で押し下げられてしまい流路が開いてしまうのです。

一方、絶対圧力用減圧弁ではハンドルフリーの状態では二次側から真空ポンプで引っ張ってもガスが二次側に流れることは無く、通常の減圧弁のようにハンドル操作で圧力を制御することができます。

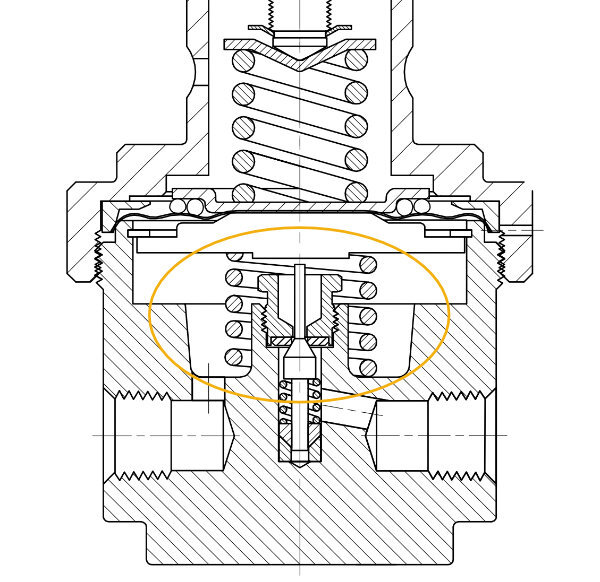

絶対圧用減圧弁ではダイヤフラムの下部にバイアススプリングというものが入っています。

このバネが大気圧力を支える構造となるので二次側を負圧にしても流路は開きません。ここで初めて通常減圧弁のハンドルフリーの状態が作られることになります。あとは通常の減圧弁のように、バンドルを操作して二次側の圧力を調整することができます。

なお絶対圧用調整器は減圧弁だけでなく背圧弁もあります。
同じようにダイヤフラムの下部にスプリングが入っている構造です。

どうしても正圧の制御が一般的で、絶対圧力用調整器はマイナーな感じがしますが意外と活躍の場は有るものです。
負圧のシステムをご検討の際はぜひ一度ご相談ください。

編集後記

今回のメールマガジンはいかがでしたか。

絶対圧用圧力調整器は少し構造が複雑で高価な点が欠点ですが、ハンドルフリーの状態が0MPaGではないと考えると、負圧制御だけで無く正圧の微圧制御にも適しています。
