1.【製品紹介】エア駆動三方バルブ「VT」シリーズ

2. 編集後記

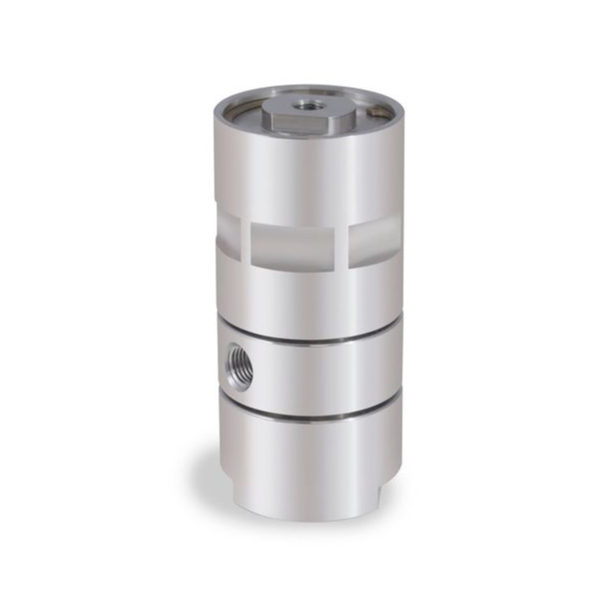

エア駆動三方バルブ「VT」シリーズ

以前にご紹介したエア駆動バルブ「VA」シリーズは非常に小型にもかかわらず、68.9MPaまで制御できることでご好評をいただいています。

こちらを三方バルブ化したものが今回紹介する「VT」シリーズです。

最高使用圧力はVAと同じく68.9MPa（10,000psi）です。使用温度条件もVAバルブと同一です。

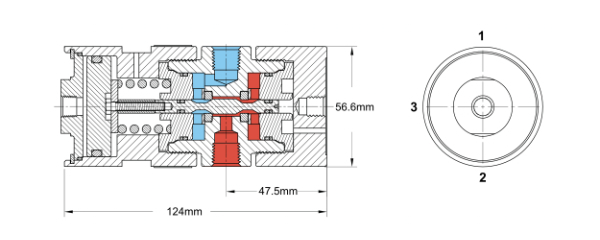

外径もVAバルブと同じく約57mmです。高さはVAバルブが約81mmに対して約124mmと50%しか増えていません。
設置面積は同じなのでVAバルブから置き換えるのも比較的簡単です。

VTバルブはノーマルオープン（NO）とノーマルクローズ（NC）のVAバルブふたつを組み合わせた構造になっています。

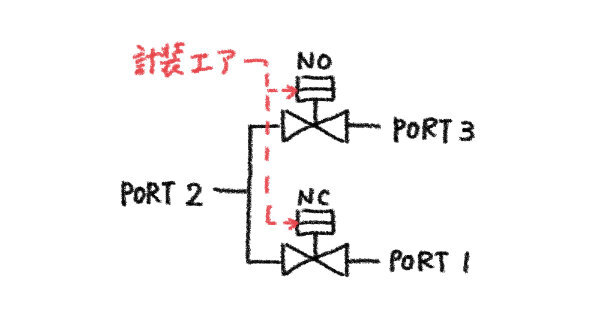

上図がVAバルブで置き換えた等価フロー図です。ふたつのバルブは同じ計装エア源でコントロールされています。

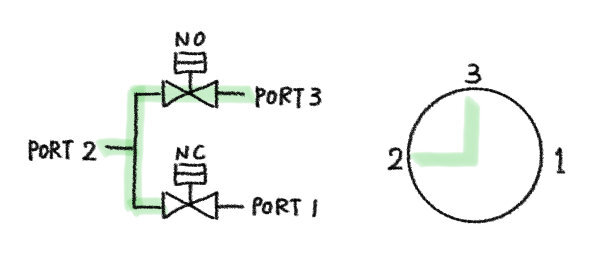

計装エアが入っていない状態だとPORT2と3が導通し、PORT1は閉じています。

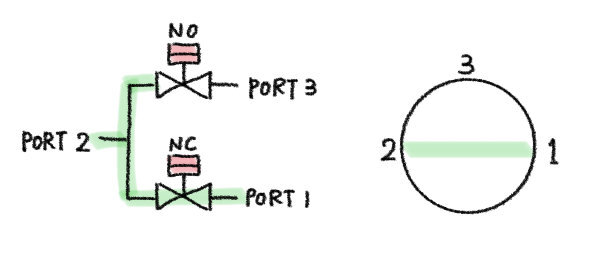

計装エアを入れるとPORT2と1が導通し、PORT3が閉じます。

つまりPORT2が共通ポートとなります。
流す方向に制限はありませんので、共通ポートから二方向に流体を振り分けることもできますし、逆に二種類の流体を切り替えて共通ポートに流すこともできます。

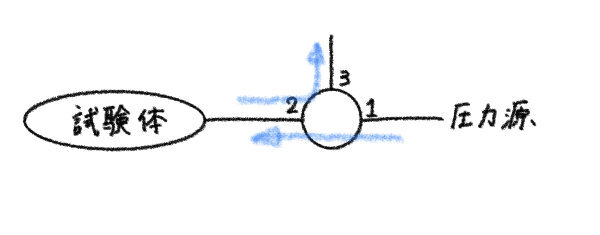

他にも下記のようなフローでサイクル試験を簡単に実行することができます。

ER5000と組み合わせても面白そうですね。

ご興味がおありでしたらお気軽にお問合せください。

編集後記

今回のメールマガジンはいかがでしたか。

このVTバルブにはひとつ注意点があり、PORT1とPORT3の両方を同時に閉めることができません。この点のみご留意ください。
