国内防爆対応PIDコントローラーER5050

以前のメルマガでPID制御で圧力を自動調圧するPIDコントローラー「ER5000」をご紹介しました。

ER5000の派生製品として各国防爆規格に対応したモデル「ER5050シリーズ」があります。
国際防爆（IECEx）、欧州防爆（ATEX）、北米防爆（CSA）に対応していましたが、このたび新たに国内防爆（JPEx）に対応したモデルが追加されました。

耐圧防爆構造 IIB+H2,IIIC,T5,T100℃,Gb,Db で形式検定を取得しました。

検定機関は Eurofins E&E CML Limited です。
従来は公益社団法人産業安全技術協会(TIIS)が唯一の登録型式検定機関でしたが、法令の改正により登録された外国の検定機関が形式検定合格書を発行できるようになりました。

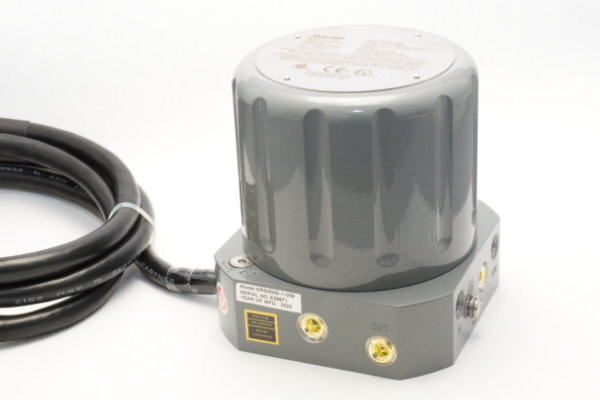

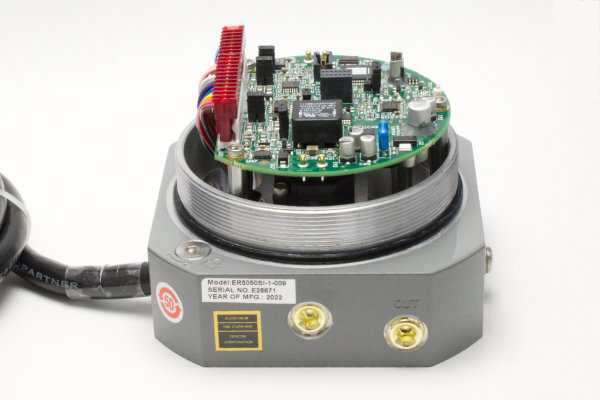

こちらが国内防爆対応モデルER5050SI-1-009です。
通常のER5000と比べてハウジングがゴツくなっていますね。

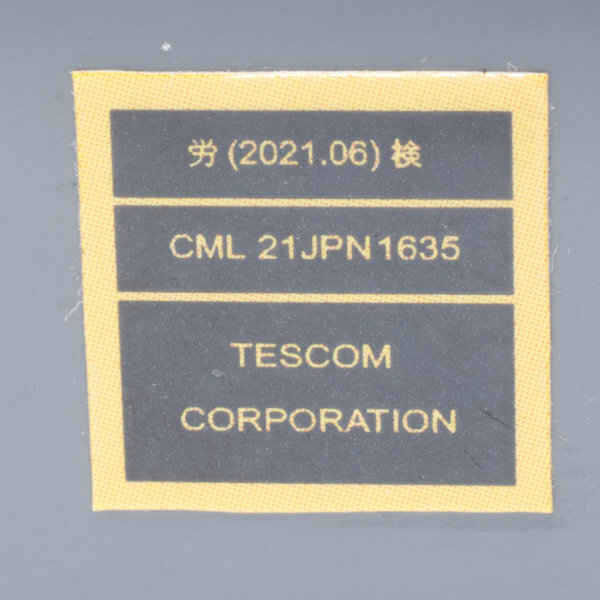

左下に黄色と黒のステッカーが貼ってありますが、これが合格標章です。

電子基板などは通常のER5000と同一です。ソフトウェアも同一ですので、標準品と同様にお使いいただけます。

石油コンビナートや水素ステーションなどにも導入しやすくなりました。

44-1100減圧弁の内部を見てみる

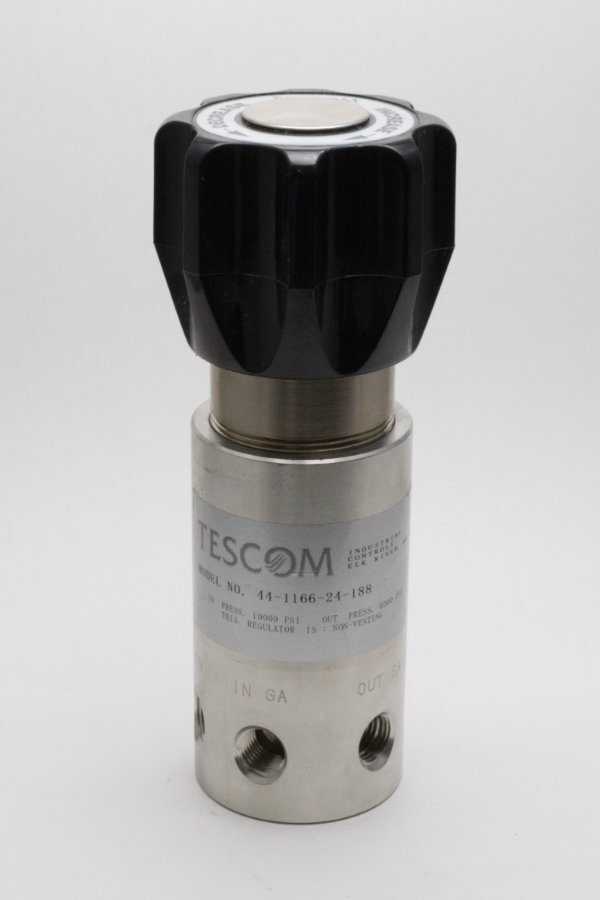

本日は26-1000シリーズの姉妹品、44-1100シリーズをご紹介します。

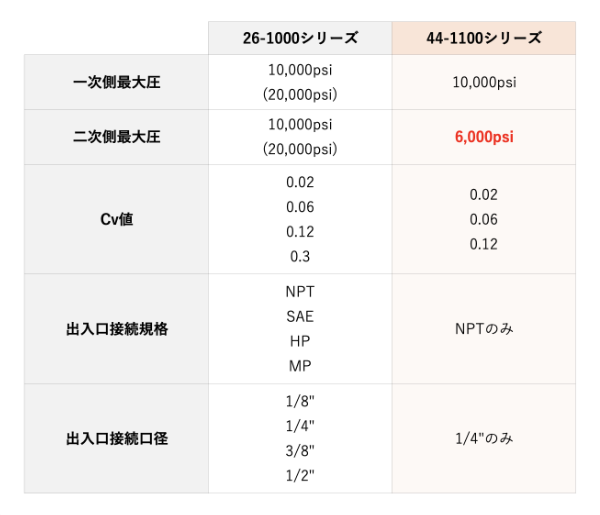

26-1000との違いで一番留意しなければならないのは最大調整圧力が6,000psi（41.36MPa）までということです。

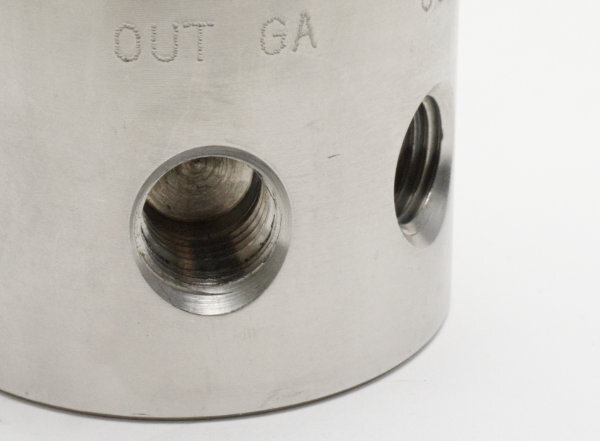

その他、出入口接続がNPT1/4"に固定されています。

Oリングやシート材質を変更することでほとんどの流体の使用が可能です。
標準でベント機能付きです。オプションでベント機能なしモデルが選択できます。キャプチャーベントモデルはありません。

26-1000と違い、ボディにつば（フランジ）が無いのでスッキリしています。その代わりに深さが稼げないので1/4"までしかねじが切れなくなっています。

それでは内部をご覧に入れます。
今回も断面図を見ていただいたほうが分かりやすいと思います。

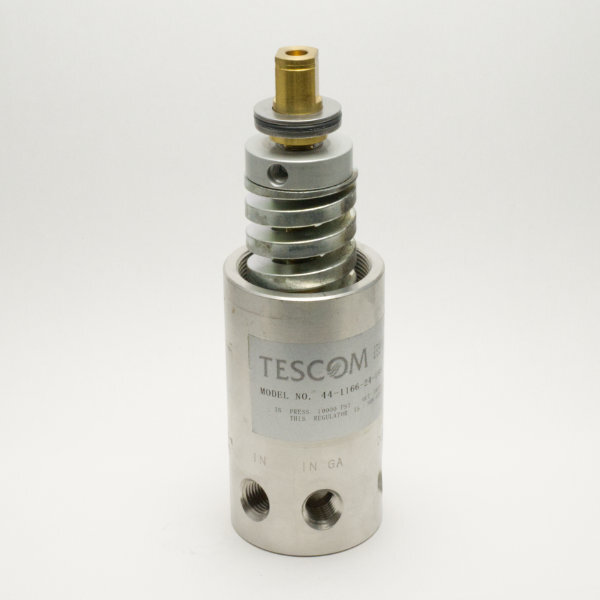

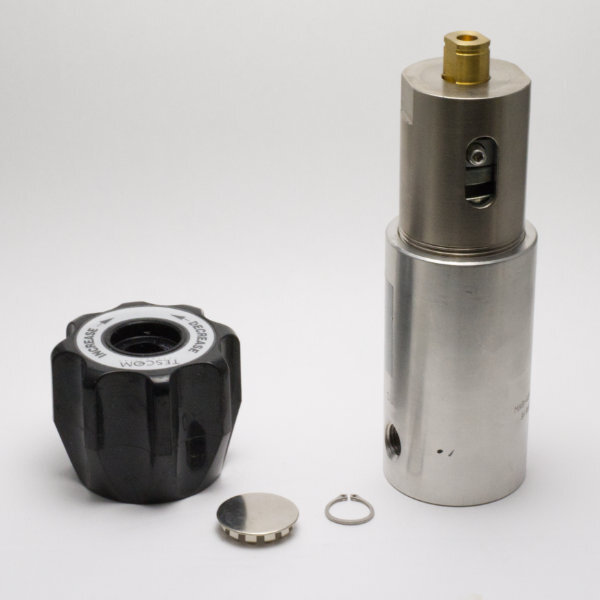

【205】ハンドノブを外しました。

26-1000や26-1700とよく似ていますが、ハンドノブの固定がナットではなく簡易的な【211】Cリングになっています。
また【201】ボンネットの材質も316SSTではなくニッケルめっきされた真鍮製です（ただし大臣認定品は316SST製）。

【201】ボンネットを外しました。

26-1000ではボールベアリングを使用していましたが、44-1100では簡易的なスラストベアリングが使われています。6,000psiまででしたらロードスプリングの力も弱いのでこれでも大丈夫です。

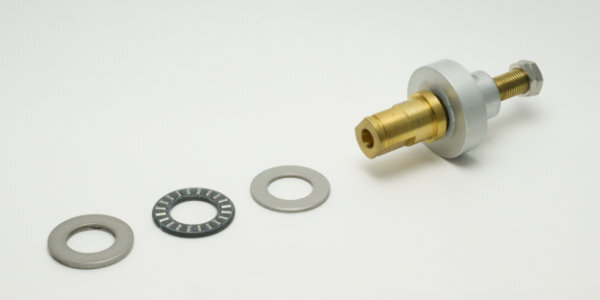

【206】アジャストスクリューを取り出してみました。

左側の三つの部品が【202】【209】【216】スラストベアリングです。
今回のモデルはベント機能が付いていない（ノンベント）ので、ベント調整用のねじがついていません。部品は共通なので、穴だけが開いています。

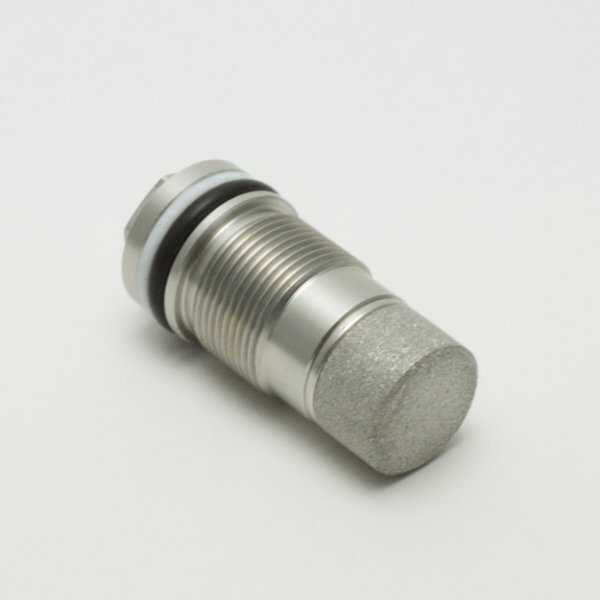

【101】センサー部分を取り出しました。

圧力調整の心臓部であるこのユニットは上位機種の26-1000と同一です。
今回のモデルはノンベント仕様なのでセンサーは単なる金属のブロックです。複雑な機構はありません。

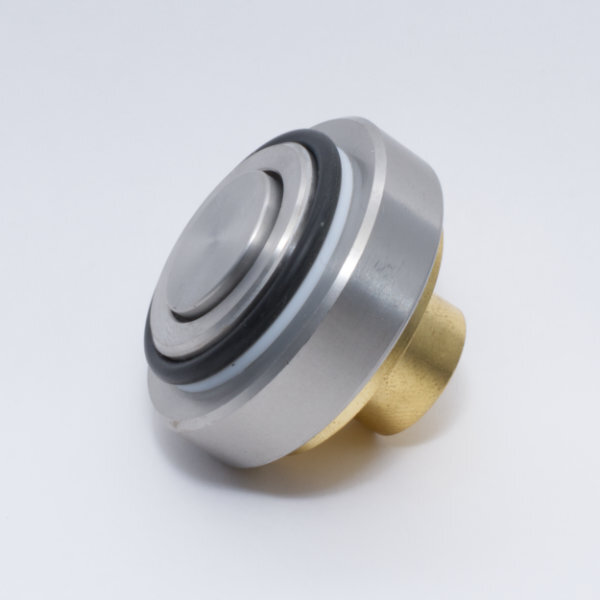

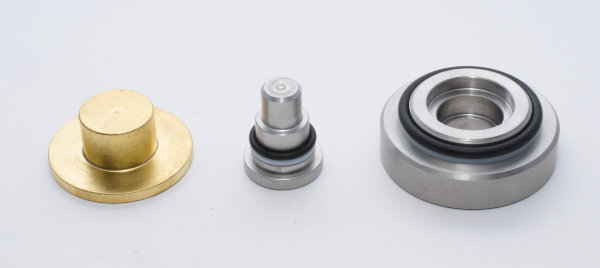

【152】バルブボディを取り出しました。

このユニットも上位機種の26-1000と同一です。

廉価版とはいえ心臓部の構造は同一ですので、圧力調整機能が劣るということはありません。
